凸輪分割器型號怎么認

蘇州凸輪分割器型號怎么認

       凸輪分割器常用的就是它間歇運動的機械原理，搖擺及連續動作在實際的使用中，也會用到，間歇?jiǎng)油Ｊ降淖詣?dòng)化轉盤機用的比較多。有：凸緣型（DF），凸緣中空型（DFH）, 心軸型（DS），心軸凸緣型（DE），平臺桌面型（DT），超薄平臺桌面型（DA），平板型（PU），以上的七種型號，可以根據實際的需求情況來選型，DF和DFH一般多用于中速及高速的自動化轉盤機，在保證精度及速度的情況下，可以實現一定的負載，DS型和DE型分割器則用于間接式的傳動，通過齒輪等其它媒介完成需求的機械動作，DA和DT多于負載較重的自動化機械系統，DA則在保證負載的情況下，能夠達到更高的精度，是由于它的自身緊湊結構決定的，PU型的分割器多用于負載型流水線傳送帶作業中。

分割器選型中，工位，工件，重量，空間，速度，負載，驅動方式，圓盤等各種因素，決定了分割器的選型原則。

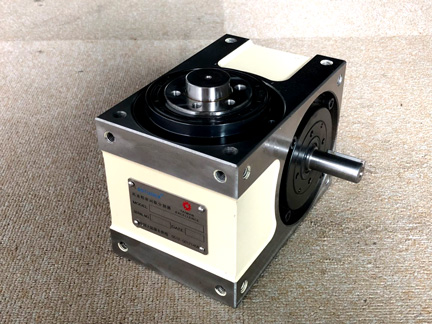

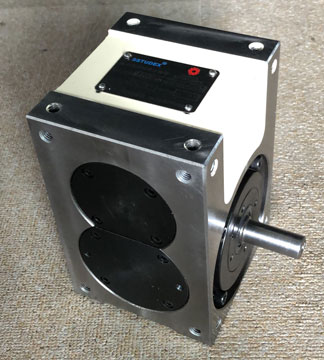

另外，比較重要一點就是從分割器的輸出端進行型號的識別，DF凸緣型，從字面上看，就是凸起的短軸加小法蘭面一體并共轉，可以直接安裝圓盤。DFH型分割器的結構與DF型的一樣的，區別在于，DFH以中空的形式加小法蘭面共轉并輸出，設計時需要注意，中空孔也是與法蘭面共轉的，在需要過線時要加裝防護措施。DT平臺桌面型與DA超薄平臺桌面型的輸出類似，中空外側的大法蘭面與圓盤安裝，并承擔轉動的角色，注意，小法蘭面及中空孔是固定不轉的。PU平板型則是以軸輸出的形式。

以上七類分割器的型號，只要仔細了解一下，就可以很容易從外觀或輸出形式上進行區分，可以根據您的自動化設計的需求，對分割器類型進行選擇，需要技術咨詢，可以電聯偉爾拓技術工程師幫您完成。
